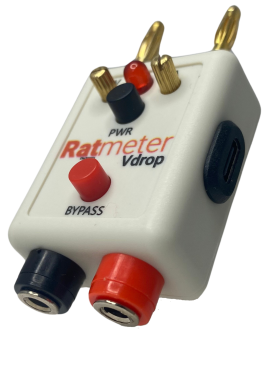

RatMeter Vdrop

En el ecosistema de RatElectronics, el Vdrop (Voltage Drop o Caída de Tensión) se refiere tanto a una técnica de medición como a una función específica de sus herramientas (como el Ratmeter) para localizar fallas mediante la resistencia que ofrecen los componentes al paso de una corriente controlada.

Aquí te explico detalladamente qué es y su mecánica de uso:

1. ¿Qué es el Vdrop?

El Vdrop es la medida de la caída de tensión que ocurre cuando una corriente conocida atraviesa un circuito (normalmente un semiconductor, como un diodo dentro de un circuito integrado).

• En reparación de móviles, se mide en milivoltios (mV).

• Se realiza con la placa apagada (sin batería y sin alimentación de la fuente).

• Es la técnica más rápida para saber si una línea de datos o de alimentación está en corto, abierta o tiene una fuga.

2. ¿Cómo funciona el Vdrop en el diagnóstico?

El instrumento (Ratmeter o un multímetro en escala de diodo) envía una pequeña corriente a través de la punta roja, mientras la punta negra está conectada a tierra (GND).

Al tocar un punto de la placa, el valor que obtienes te indica el estado del camino hacia el procesador o el integrado principal:

• Valor 0.000V: Indica un cortocircuito total. La línea está tocando tierra directamente (posible condensador perforado).

• Valor "OL" o "1" (Open Line): Indica que la línea está abierta. No hay comunicación con el integrado (posible bobina rota, pista cortada o soldadura fría bajo el chip).

• Valor bajo (ej. 150mV cuando debería ser 450mV): Indica una fuga de corriente. Un componente está "dejando escapar" energía, lo que causa consumos extraños o fallas de función.

• Valor estándar (ej. 450mV - 600mV): Indica que el camino electrónico está sano.

3. ¿Por qué es especial el Vdrop de RatElectronics?

Aunque un multímetro común tiene "modo diodo", el sistema Vdrop de Ratmeter ofrece ventajas críticas:

• Estabilidad de corriente: Los multímetros baratos varían la corriente que envían, lo que da lecturas falsas. El Ratmeter es ultra estable.

• Referencia automática: Al usarlo con el software RatHelper, no tienes que adivinar el valor. El programa te dice: "En este pin del iPhone 13 debes tener 0.380V". Si mides 0.210V, ya sabes exactamente dónde está el problema.

• Detección de micro-fugas: Es capaz de detectar caídas de tensión tan sutiles que permiten encontrar fallas de imagen o táctil que parecen intermitentes.

4. ¿Cómo se usa correctamente?

1. Punta Roja a Tierra (GND): En esta técnica se invierten las puntas (polarización inversa). La punta roja se pone en el blindaje o chasis de la placa.

2. Punta Negra al Punto de Medida: Tocas el pin del conector o el componente que quieres probar.

3. Comparación: Miras el valor en el Ratmeter y lo comparas con la base de datos de una placa buena.
