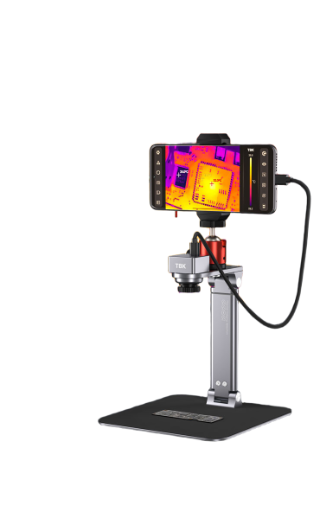

TBK R2202
Cámara termográfica para diagnóstico de cortocircuitos y fallos en PCB
€450.00
La TBK R2202 es un analizador de imagen térmica 3D de alta definición diseñado específicamente para la detección rápida de cortocircuitos y fugas de corriente en placas base (PCB) de dispositivos electrónicos. Su función principal es visualizar la distribución de calor en tiempo real, permitiendo identificar componentes defectuosos que se calientan de forma anormal antes de que el fallo sea visible a simple vista.
Especificaciones Técnicas Principales
* Resolución Térmica: 256 x 192 píxeles, lo que ofrece una imagen clara de los componentes SMD pequeños.
* Rango de Temperatura: -20 °C hasta 550 °C, cubriendo cualquier escenario de sobrecalentamiento en electrónica.
* Distancia de Medición: Óptima entre 5 cm y 25 cm, ajustable para obtener un enfoque nítido en el área de trabajo.
* Compatibilidad: Se conecta mediante USB a dispositivos Windows y teléfonos o tabletas Android.
Características Destacadas para Diagnóstico
* Tecnología de Campo Térmico 3D: Permite observar los cambios de temperatura desde diferentes ángulos, facilitando la localización exacta del componente que falla.
* Análisis Inteligente: El software incluido rastrea automáticamente los puntos críticos de calor, ahorrando tiempo en comparación con el método tradicional de medir componente por componente.
* Diseño Plegable y Portátil: La unidad es ligera (aproximadamente 600-800g) y cuenta con una estructura colapsable, ideal para laboratorios con espacio limitado o técnicos móviles.
* Lente Ajustable: Permite ajustar la altura y el enfoque para capturar detalles precisos, aunque algunas variantes ofrecen una lente macro que debe comprarse por separado para aumentos extremos.
Visión térmica clara: equipado con una cámara termográfica infrarroja de alta resolución que muestra claramente la distribución de temperatura en una placa base, lo que facilita ver los componentes defectuosos.
Análisis inteligente: analiza automáticamente los datos térmicos para ayudarle a localizar puntos de falla rápidamente.
Amplia compatibilidad: Se conecta y muestra fácilmente en teléfonos móviles Android, tabletas y computadoras Windows.
Ajustable y portátil: la altura de la lente se puede ajustar para un enfoque nítido, y toda la unidad presenta un diseño liviano y plegable para un fácil almacenamiento y transporte.
¿Cuál es el uso principal del TBK R2202?
Se utiliza principalmente para diagnosticar fallas en placas de circuitos al detectar firmas de calor anormales causadas por problemas como cortocircuitos o fallas de componentes.
2
¿Qué dispositivos puedo utilizar con él?
Puedes conectarlo a cualquier teléfono o tableta Android, así como a ordenadores que ejecuten el sistema operativo Windows.
3
¿Es difícil configurar y utilizar el dispositivo?
No, está diseñado para ser fácil de usar. Tiene una estructura sencilla y su diseño plegable facilita su instalación y almacenamiento.
4
¿Qué tan cerca debo estar de la placa de circuito para obtener una lectura precisa?
Para obtener mejores resultados, la cámara debe colocarse entre 5 cm y 25 cm del tablero que está inspeccionando.
5
¿Es fácil de transportar para diferentes trabajos?
Sí. El producto está diseñado para ser portátil, con un cuerpo plegable y un peso de solo 830 gramos.
