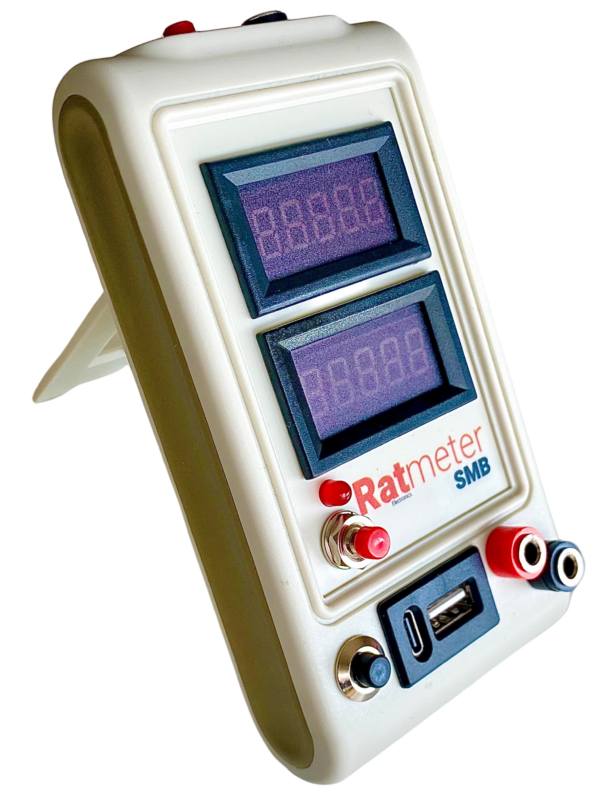

El RatMeter SMB (System Management Bus) es la herramienta de diagnóstico más avanzada de RatElectronics. A diferencia de un multímetro que mide valores estáticos, este dispositivo está diseñado para analizar el comportamiento dinámico de las líneas de comunicación y alimentación en la placa base de un smartphone.

Aquí te explico qué es exactamente y su principio de funcionamiento:

¿Qué es el RatMeter SMB?

Es un analizador de líneas de datos y potencia de alta precisión. Su nombre "SMB" hace referencia a los buses de gestión de sistema, que son las "autopistas" por donde el procesador se comunica con el chip de carga (PMIC), la batería y otros componentes críticos.

¿Cómo funciona?

El funcionamiento del RatMeter SMB se basa en tres pilares:

1. Medición de la "Firma Eléctrica" (Modo Diodo Avanzado)

Mientras que un multímetro estándar envía una corriente muy pequeña para medir la caída de tensión, el RatMeter SMB lo hace con una estabilidad y resolución mucho mayores. Esto permite detectar si un circuito integrado (IC) tiene una fuga interna en una línea de datos (como I2C o UART) que un multímetro normal marcaría como "normal".

2. Inyección y Comparación (La técnica del "Espejo")

El SMB funciona mejor cuando se conecta al software RatHelper:

• Paso A: Conectas el RatMeter a un punto de prueba (Test Point) o pin de un conector.

• Paso B: El dispositivo mide el consumo y la respuesta de esa línea en microamperios ($\mu A$).

• Paso C: El software compara esa medición con una base de datos de una placa en perfecto estado. Si hay una desviación mínima (ej. la placa buena mide $0.450V$ y la tuya $0.420V$), el SMB lo resalta como una falla potencial.

3. Detección de Fugas en "Líneas Vivas"

A diferencia de otros métodos, el SMB puede ayudar a identificar fugas en líneas que solo se activan cuando el teléfono intenta encenderse. Al ser extremadamente rápido capturando datos, puede detectar el momento exacto en que una línea "cae" debido a un componente defectuoso durante el ciclo de arranque.

Ventajas principales en el taller:

• No necesitas inyectar calor: Localiza fallas por medición electrónica, evitando el uso excesivo de cámaras térmicas o rosin en cortos muy pequeños.

• Diagnóstico de "muerte súbita": Ideal para teléfonos que no consumen nada en la fuente de poder (0mA), ayudando a encontrar qué línea de comunicación está bloqueada.

• Precisión de 5 dígitos: Permite ver variaciones que son invisibles para el 99% de los multímetros del mercado.
